用途：

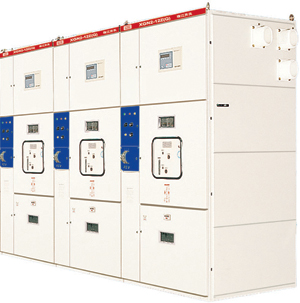

XGN2-12Z（Q）箱型固定式金属封闭开关柜适用于3~12kV交流三相50Hz单母线系统作为接受与分配电能之用。
特点：
金属封闭箱式结构、母线室、电缆室、继电器室、室与室之间用金属隔板完全分隔。
断路器采用本公司ZN28-12Q型真空断路器，具有技术参数高、系列性强、运行可靠、安装维护简单等特点，适用于频繁操作的场合。
母线室母线呈品形排列，柜与柜之间以全工况穿墙套管阻隔，能有效隔阻母线室事故的蔓延。
柜内有贯通整个柜体的接地总母线，保证可靠的对地联接。
断路室高1.85mm，电缆头高约720mm，维护人员可方便地站在地面维修。
柜中有贯通整个排列的二次通道及小母线，可方便检查二次接线。
柜内主开关、隔离开关、接地开关、柜门之间均采用强制闭锁方式，具有完善的“五防”功能。
相间、相对地电气间隙一律大于125mm，所有元器件均采用大爬距元件，可实现全工况要求。
产品符合IEC298、GB3906-1991、GB/T11022-1999等标准。
|
