简介：

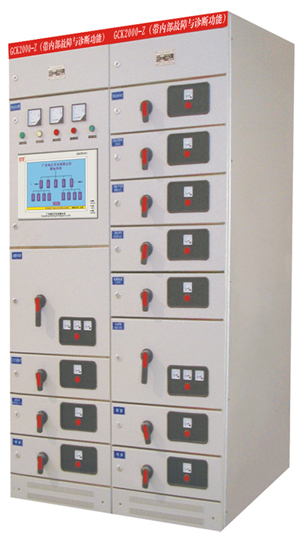

GCK2000-Z（带故障预诊断功能）智能开关柜是国家经贸委2001年国家重点技术创新项目，是天津电气传动设计研究所牵头，全国联合设计的，主要适用于发电厂、变电站，通信、煤炭、冶金企业等对配电设备有较高要求的场所。产品按照《中国南方电网城市配电网技术导则》Q/CSG10012-2005的技术要求设计，符合IEC439-1、GB7251.1等国际、国家标准。
本公司在原属性能基础上，增加了内部故障预诊断功能，即能对低压柜各回路的接触不良、绝缘老化、线路发热等进行预警；同时设备具有串行通讯接口，可接入在线测温系统以同时监测高压柜、变压器的内部发热故障，也可并入上级智能网络。
我公司生产的该系列产品，最大程度地提高了整个电房配电设备的故障预诊断能力，做到防患于未然，提高供电可靠性和安全性， 配合GSM高端通讯技术，真正做到无人值守，节约运行成本。该系列产品达到世界先进水平，并获得国家专利。
主要电气参数
额定工作频率（Hz）:50-60
额定工作电压（V): 380
额定绝缘电压（V）: 660
水平母线额定工作电流（A）:1000、1600、2000、2500、3200、（6000）
垂直母线额定工作电流（A）:800、1250、1600、（3200）
主电路接插件（A）:400、630
辅助电路接插件（A）: 10
馈电电路最大的电流（A）:1600
受电电流（A）:1000、1600、2000、2500、3200、（6000）
主母排额定短时耐受电流（kA）:30、50
主母排额定峰值耐受电流（kA）:63、105
工频耐压1分钟（V）:2500
控制电机容量（kW）:0.37-132
外壳防护等级: Ip30
标准: GB7251.1、IEC439-1
特点：
- 公用电房、自备电房真正实现无人值守，设备可实现状态检修
- 能在线监测开关柜的电气故障隐患（包括各回路的接触不良、过热、绝缘老化、电弧闪络等）
- 能在线监测负荷状况（电流、电压、功率等）
- 能通过电话网络自动报警，准确的用语音提供故障类型和故障准确位置
- 能自动储存记录，并可用U盘提取数据
- 可通过光纤、专线、GPRS、短信息等方式远程数据传输通讯
- 采用画面组态方式，选择带触摸屏主机，集中显示各种参数，设定更方便（可选项）
- 可通过接口同时检测中压柜及变压器的发热故障隐患
|
